Réalisé en acier S700MC Comprend N° 1 centrale pneumatique VARIO/PPU/01 pour le déblocage de l’ouverture via des cylindres pneumatiques. Mouvement assuré par le système motorisé VARIO AUTO/02/R composé de : - paire de motoréducteurs Omron appliqués aux deux têtes de la matrice ; - armoire avec centrale de commande et PLC à écran tactile ; …
Réalisé en acier S700MC Comprend N° 1 centrale pneumatique VARIO/PPU/01 pour le déverrouillage de l’ouverture via des cylindres pneumatiques. Mouvement assuré par le système motorisé VARIO AUTO/02/R, composé de : - une paire de motoréducteurs Omron appliqués aux deux extrémités de la matrice ; - armoire avec centrale de commande et PLC à éc…
Réalisé en acier S700MC Comprend N° 1 centrale pneumatique VARIO/PPU/01 pour le déverrouillage de l’ouverture via des cylindres pneumatiques. Mouvement assuré par le système motorisé VARIO AUTO/02/R, composé de : - une paire de motoréducteurs Omron appliqués aux deux extrémités de la matrice ; - armoire avec centrale de commande et PLC à éc…
Réalisé en acier S700MC Comprend N° 1 centrale pneumatique VARIO/PPU/01 pour le déverrouillage de l’ouverture via des cylindres pneumatiques. Mouvement assuré par le système motorisé VARIO AUTO/02/R, composé de : - une paire de motoréducteurs Omron appliqués aux deux extrémités de la matrice ; - armoire avec centrale de commande et PLC à éc…

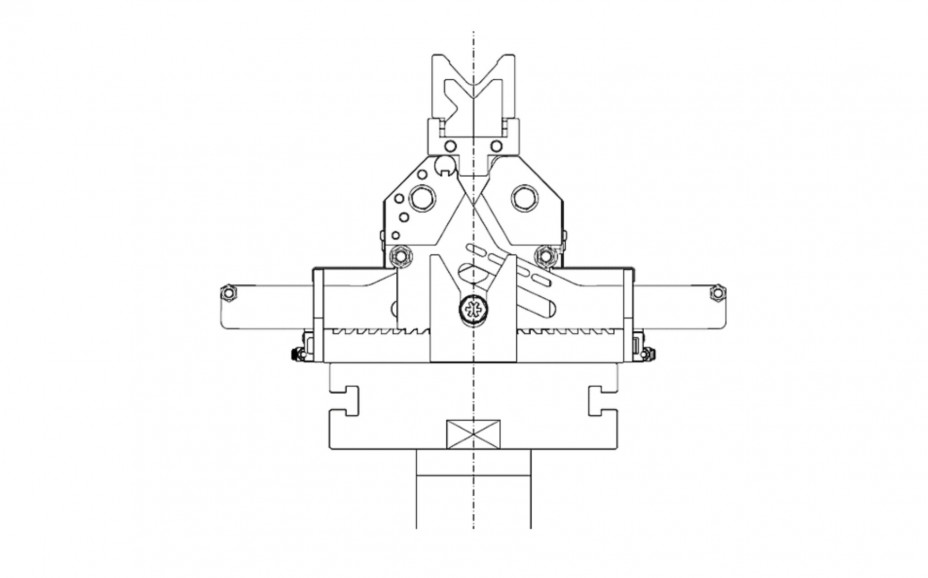

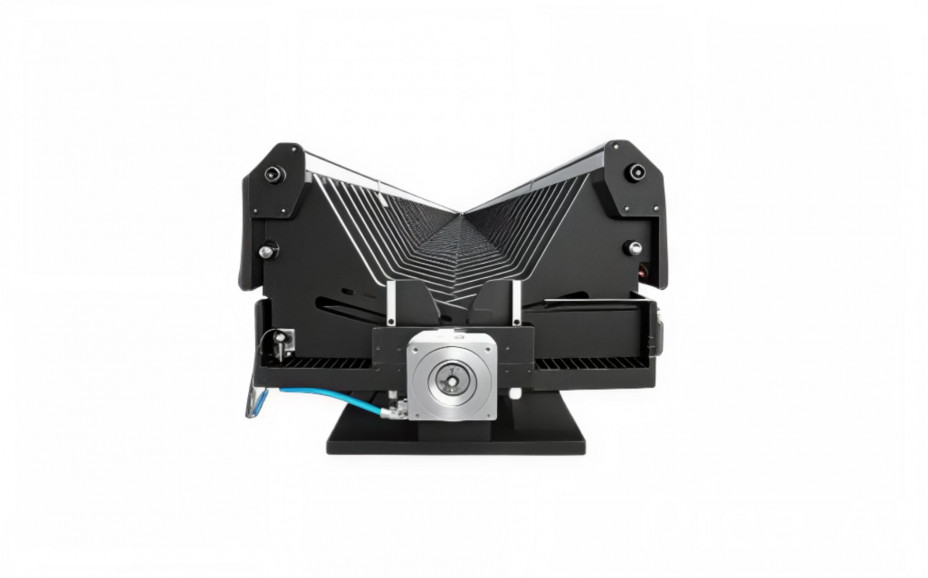

Rolleri Vario est un système breveté de matrices en « V » variables, grâce à cette solution, il est possible d’installer un seul dispositif sur le banc de la presse plieuse et moduler les ouvertures des matrices par une commande numérique ou manuelle.
Les caractéristiques principales du Rolleri Vario sont :
Rolleri Vario est conçu avec des modules standard de 1 000 mm de long, assemblables ; la matrice aura donc une longueur totale qui dépend de la longueur de la presse plieuse.
Les modèles actuellement commercialisés varient de 1 à 20 mètres de long.
Une caractéristique unique du Rolleri Vario est la possibilité de séparer les unités individuelles, permettant ainsi d'obtenir de nombreuses « V » différentes sur une même presse plieuse avec plusieurs postes de travail. Cette modularité permet aussi d’obtenir différents degrés et rayons internes.
Son fonctionnement extrêmement pratique est caractérisé par un système pneumatique qui sépare l'ensemble de la crémaillère sous-jacente, permettant ainsi un réglage rapide de la position en « V » souhaitée.
Une fois que vous avez atteint la position souhaitée, via un vernier circulaire ou un signal CNC, la pression d'air est supprimée (pression standard de 6 bars) et la structure bascule en position, prête pour le pliage.
Le temps nécessaire pour passer du « V » le plus étroit au « V » le plus large est de 5 secondes, même en version manuelle. Le système est équipé d'un dispositif acoustique qui signale la position correcte pour chaque ouverture. Rolleri Vario est fabriqué en acier haute résistance et sa base est trempée par induction. De plus, un tissu de protection, facile à fixer à l'intérieur, est fourni pour empêcher la poussière et les résidus de matériau de se déposer dans la structure mécanique.
La version standard du système Rolleri Vario est proposée avec le « V » le plus étroit de 40 mm jusqu'au « V » le plus grand de 400 mm (il existe 4 modèles avec des ouvertures maximales de 200 mm, 260 mm, 300 mm et 400 mm avec des pas de 20 ou 25 mm).
Rolleri Vario est un système breveté matrices en V variable pour presses plieuses qui permet un réglage manuel ou CNC en quelques secondes. Tous les modèles Rolleri Vario sont motorisés et connectables à la CNC de votre machine. Composé de modules allant de 1 000 mm à 20 mètres, avec un angle de 60° et une construction en acier haute résistance, il offre modularité, sécurité et une réduction des temps de réglage jusqu'à 85 %.
