WROL HYD EXTREME

Référence Longueur Prix
WROLHYD EXTREME 1020 1020 mm
WROLHYD EXTREME 1530 1530 mm
WROLHYD EXTREME 2040 2040 mm
WROLHYD EXTREME 2550 2550 mm
WROLHYD EXTREME 3060 3060 mm
WROLHYD EXTREME 3570 3570 mm
WROLHYD EXTREME 4080 4080 mm
WROLHYD EXTREME 4590 4590 mm
WROLHYD EXTREME 5100 5100 mm
WROLHYD EXTREME 5610 5610 mm
WROLHYD EXTREME 6120 6120 mm
  • Description
  • Caractéristiques
  • Pièces jointes

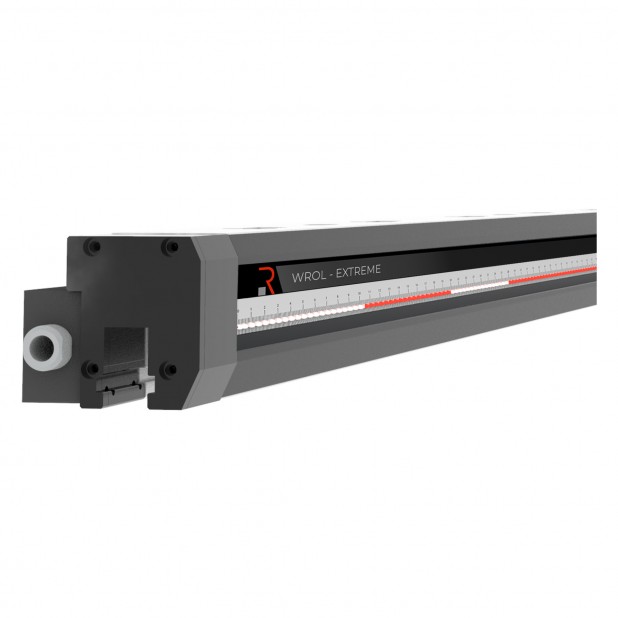

Système supérieur hydraulique rapide en 42CrMo4 trempé pour outils de type R2, longueur de 1020 à 6120 mm. Charge maximale 1800 kN/m sur la tête et 2500 kN/m sur les épaulements.

Les systèmes de bridage rapide de la gamme WROL représentent une évolution du système de fixation d'outils R2 New Standard. Ce sont des traverses présentées en une seule pièce caractérisées par un nouveau concept esthétique et mécanique. Chaque WROL est géré avec un traitement thermique ad hoc pour donner la bonne dureté aux surfaces en contact avec les outils. Selon les forces requises, vous pouvez choisir entre les versions Power, Supreme ou Extreme. Différentes longueurs sont possibles, de 1020 mm (3.608 ft) à 6120 mm (20.131 ft) pour tout type de presse plieuse.
Il est également possible de transformer une presse plieuse avec accroche de type R1 en R2 New Standard avec la possibilité de récupérer de l'"admission" sur la presse plieuse grâce à seulement 80 mm (3,15") de hauteur de travail.
Dans cette configuration, la solution AWP (fixe) et AWPC (avec cales coniques) est disponible pour ajuster le bombage. Pour la partie esthétique, des mesures ont été prises sur l'ergonomie, réduisant les dimensions hors tout avec une attention particulière au design, grâce à l'insertion de barres LED pour indiquer le bon positionnement de l'outil ou plus simplement pour avoir un signal système on/off.



SYSTÈME SUPÉRIEUR

Les bridages de la gamme WROL sont des systèmes de fixation d'outils type R2 New Standard. Il est également possible de transformer une presse plieuse avec accroche type R1 en type R2 New Standard.

ORIENTATION DES OUTILS

Le système de bridage axial WROL garantit une flexibilité maximale en termes d'utilisation car le poinçon peut être facilement monté en mode inversé.

CHANGEMENT D'OUTIL

Les poinçons avec système ROL1 et avec système QuickLock peuvent être insérés verticalement tandis que les poinçons avec pions peuvent être insérés horizontalement.

ALIGNEMENT AUTOMATIQUE

Tous les systèmes WROL garantissent l'alignement automatique des poinçons avec leur rappel en butée sur les surfaces de travail: sur la tête ou sur les épaulements.

SÉCURITÉ

Système de sécurité antichute "full safety" pour tous les types d'outils R2 et R4 (série W) avec système Quick Lock ou pions antichute.

INDICATEURS LED

Le système est équipé de barres LED pour indiquer le bon positionnement de l'outil.

ALIMENTATION

Le système est disponible en version pneumatique et hydraulique.

INSTALLATION

L'installation des systèmes WROL se fait par un perçage standard à effectuer directement sur le coulisseau de la presse plieuse. Le TX offre la possibilité de toute correction sur l'axe X. Pour les modèles AWP et AWPC, le WROL peut être monté très facilement sans travail particulier sur la presse plieuse. Les connexions et intégrations pour la CNC sont expliquées dans le manuel d'utilisation.

TX

Le système de réglage Rolleri, pendant la phase d'installation, est très utile pour intervenir sur toute la longueur de la traverse.
Cela profite du positionnement correct de l'axe de la matrice par rapport aux butées arrières en chaque point de la table. De cette façon, la précision et la répétabilité du pli sont garanties pour chaque côté plié.

Unité de contrôle: HPU-E/1

  • Nécessite une connexion à la CNC de la presse plieuse pour les opérations d'ouverture et de fermeture
  • Envoi d'un signal électrique à la CNC qui en cas de basse pression assure le blocage de la presse plieuse
  • Il existe deux versions pour cette unité de contrôle: une qui fonctionne à 220-380 VOLT et une à 110 VOLT
  • Pression délivrée 30/80/160 BAR
