INT100
Intermédiaire type R1 avec hauteur de travail=100mm Matériau=C45, Charge max.=1000kN/m

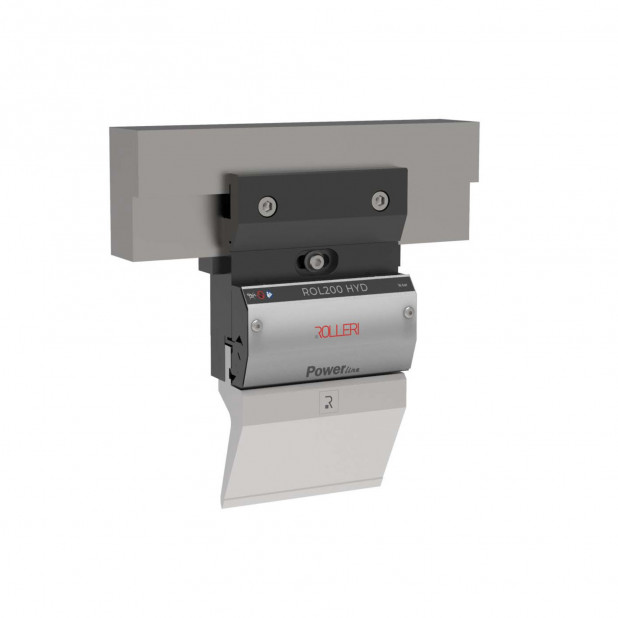

ROL200 HYD Power
| Référence | Longueur | avec intermédiaire | Prix | |
|---|---|---|---|---|
| ROL200H Power INT100 | 150 mm | INT100 |
|
- Description
- Caractéristiques
Système rapide supérieur hydraulique avec bride frontale pour outils type R1, longueur 150 mm. Charge maximale 1000 kN/m
Le ROL200 représente le système breveté Rolleri pour l'insertion et l'extraction en toute sécurité de tous les outils avec fixation R1.
Alors que la version Extreme peut être adoptée pour tous les intermédiaires standard (H100, H120, H150) et avec un axe de 7 mm (Z1) et 20 mm (Z2), la version Power a été créée dans le but de fournir un unique système rapide capable de gérer deux alimentations différentes.
Avec le ROL200 Power, il est possible de piloter le mouvement de la bride à la fois pneumatiquement et hydrauliquement en utilisant le même système puisque toutes les connexions et les composants sont standardisés pour offrir une solution simple, sûre et économique.
Ce système de bridage rapide innovant est en mesure de répondre à tous les besoins en termes d'application finale: il convient à la fois à l'équipement d'origine de nouvelles presses plieuses et au renouvellement de l'équipement de presses plieuses déjà en fonction.
SYSTÈME SUPÉRIEUR
Le système breveté ROL200 KDS est compatible avec toutes les presses plieuses avec accroche de type Amada-Promecam.
Aucune modification d'outil n'est nécessaire.
CHANGEMENT D'OUTIL
La bride frontale permet un changement d'outil rapide avec insertion verticale.
Les outils sont insérés et extraits au moyen d'un mouvement spécial qui garantit la protection contre les chutes et accélère l'opération du montage d'outillage par l'opérateur.
ALIGNEMENT AUTOMATIQUE
Tous ces systèmes rapides garantissent l'alignement automatique des poinçons avec le rappel en butée sur l'intermédiaire.
SÉCURITÉ
Système de protection antichute "full safety" pour tous les types d'outils R1 sans modification de l'outil.
ALIMENTATION
Le ROL200 Power peut être alimenté à la fois en pneumatique et en hydraulique sans en changer les composants.
INSTALLATION
Son installation est très simple et rapide car le système est monté sur des intermédiaires standards Rolleri.
Aucune modification de la presse plieuse n'est nécessaire.
Unité de contrôle: HPU-E / 1
- Nécessite une connexion à la CNC de la presse plieuse pour les opérations d'ouverture et de fermeture
- Envoi d'un signal électrique à la CNC qui en cas de basse pression assure le verouillage de la presse plieuse
- Il existe deux versions pour cette unité de contrôle: une qui fonctionne à 220-380 VOLT et une à 110 VOLT
- Pression délivrée 30/80/160 BAR
ROL200 PN Power
Système rapide supérieur pneumatique avec bride frontale pour outils type R1, longueur 150 mm. Charge maximale 1000 kN/m
