AROL PN EXTREME
Système supérieur pneumatique rapide en 42CrMo4 trempé pour outils type American, longueur de 1219.2 à 6096 mm. Charge maximale 1800 kN/m en tête et 2…
AROL PN POWER
| Référence | Longueur | Prix | |
|---|---|---|---|
| AROL PN Pow.1219.2 | 1219.2 mm |
|
|
| AROL PN Pow.1828.8 | 1828.8 mm |
|
|
| AROL PN Pow.2438.4 | 2438.4 mm |
|
|
| AROL PN Pow.3048 | 3048 mm |
|
|
| AROL PN Pow.3657.6 | 3657.6 mm |
|
|
| AROL PN Pow.4267.2 | 4267.2 mm |
|
|
| AROL PN Pow.4876.8 | 4876.8 mm |
|
|
| AROL PN Pow.5486.4 | 5486.4 mm |
|
|
| AROL PN Pow.6096 | 6096 mm |
|
- Description
- Caractéristiques
pneumatique rapide en 42CrMo4 trempé pour outils type American, longueur de 1219.2 à 6096 mm. Charge maximale 1800 kN/m en tête et sur les épaulements.
Les systèmes de bridage rapide de la gamme AROL représentent une évolution du système de fixation d'outils American. Ce sont des traverses présentées en une seule pièce caractérisées par un nouveau concept esthétique et mécanique. Chaque AROL est géré avec un traitement thermique ad hoc pour donner la bonne dureté aux surfaces en contact avec les outils. Selon les forces requises, vous pouvez choisir entre les versions Power, Supreme ou Extreme. Différentes longueurs sont possibles, de 1219.2 mm à 6096 mm pour tout type de presse plieuse.
Il est également possible de transformer une presse plieuse avec accroche de type R1 en American avec la possibilité de récupérer de l'"admission" sur la presse plieuse grâce à seulement 80 mm (3,15") de hauteur de travail.
Dans cette configuration, la solution AWP (fixe) et AWPC (avec cales coniques) est disponible pour ajuster le bombage.
SYSTÈME SUPÉRIEUR
Les bridagesde la gamme AROL sont des systèmes de fixation d'outils de type American.
ORIENTATION DES OUTILS
Le système de bridage axial AROL garantit une flexibilité maximale en termes d'utilisation car le poinçon peut être facilement monté en mode inversé.
CHANGEMENT D'OUTIL

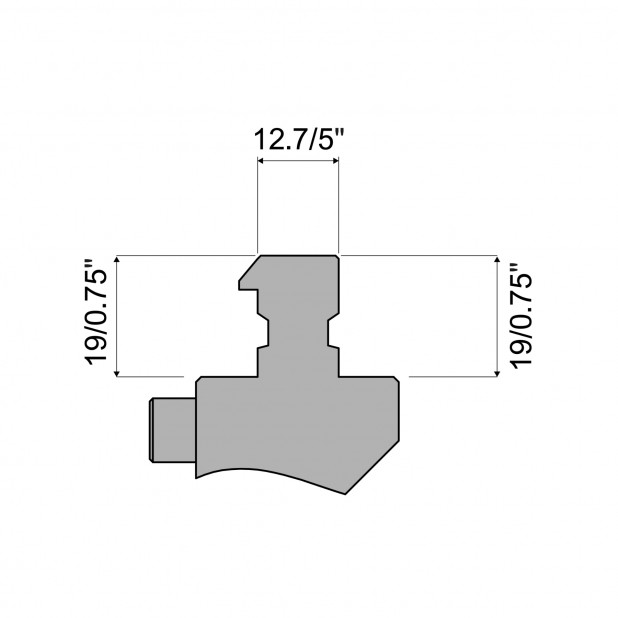

Les poinçons avec système QuickLock peuvent être insérés verticalement tandis que les poinçons avec pions peuvent être insérés horizontalement.
ALIGNEMENT AUTOMATIQUE
Le système AROL garantit une excellente précision sur l'axe X en alignant de manière optimale les pointes des poinçons. Pour les poinçons avec Quick Lock, un rappel en butée automatique est prévu sur les épaulements du bridage.
SÉCURITÉ
AROL garantit une sécurité maximale pour tous les poinçons avec Quick Lock et avec pion anti-chute. Pour l'accroche droit (sans Quick Lock et sans pion) nous recommandons l'insertion latérale du poinçon en appui sur la matrice.
ALIMENTATION
Le système est disponible en version pneumatique et hydraulique.
INSTALLATION
L'installation des systèmes AROL se fait par un perçage standard à effectuer directement sur le coulisseau de la presse plieuse. Le système TX offre la possibilité de toute correction sur l'axe X. Les connexions et intégrations pour la CNC sont expliquées dans le manuel d'utilisation.
TX
Le système de réglage Rolleri, pendant la phase d'installation, est très utile pour intervenir sur toute la longueur de la traverse.
Cela profite du positionnement correct de l'axe de la matrice par rapport aux butées arrières en chaque point de la table. De cette façon, la précision et la répétabilité du pli sont garanties pour chaque côté plié.
Unité de contrôle: PDU MOLT
- Vérifie la pression d'air en début et fin de la ligne
- Multiplie l'air comprimé pour assurer une meilleure fermeture des brides
- Alerte la CNC en cas de basse pression via un signal électrique, activant le verrouillage de la presse plieuse
- Tous les intermédiaires sont reliés entre eux par des tuyaux pneumatiques et afin de garantir une force de fermeture élevée, ont besoin d'une pression de 12 ou 16 bar selon les modèles
- Avec multiplicateur d'air
- Également disponible en version TOP dans une coque de protection résistante
