T-UP EL Z1500 | POWER LINE

Référence Dimensions Revêtement Prix
T-UP EL Z1500 M5-M24 6 porte-tarauds M5 à M24 Tête verticale
T-UP EL Z1500 M5-M24 UH 6 porte-tarauds M5 à M24 Tête universelle
T-UP EL Z1500 M6-M30 6 porte-tarauds M6 à M30 Tête verticale
T-UP EL Z1500 M6-M30 UH 6 porte-tarauds M6 à M30 Tête universelle
T-UP EL Z1500 M8-M36 6 porte-tarauds M8 à M36 Tête verticale
T-UP EL Z1500 M8-M36 UH 6 porte-tarauds M8 à M36 Tête universelle
T-UP EL Z1500 M10-M42 6 porte-tarauds M10 à M42 Tête verticale
T-UP EL Z1500 M10-M42 UH 6 porte-tarauds M10 à M42 Tête universelle
  • Description
  • Caractéristiques
  • Pièces jointes

Machine à tarauder électrique, avec bras en "Z" pour zone de travail = 1500mm, 6 porte-tarauds, tête verticale ou universelle.

TÊTE VERTICALE

Sens de taraudage  Vertical
Tête Verticale

Le moteur est monté directement sur le bras et il est possible de tarauder uniquement verticalement, de haut en bas.

TÊTE UNIVERSELLE

Sens de taraudage  Vertical et horizontal
Tête Universelle

Les têtes universelles UH60 (<M16) et UH80 (> M16) sont montées entre le bras et le moteur. Cela permet plus de flexibilité pour taper à la fois verticalement et horizontalement ou à des inclinaisons spécifiques.

Cette tête universelle peut également être achetée et appliquée ultérieurement.

INFORMATIONS

Le système de contrôle spécial de ce modèle T-UP permet le réglage de la vitesse de taraudage. De plus, la construction robuste du bras avant augmente la stabilité, garantissant un usinage de haute précision.

TEMPS DE TRAVAIL

Les taraudeuses de la série Power Line peuvent travailler 3 heures sans interruption.

T-UP EL Z1500 M6-M30 | T-UP EL Z1500 M6-M30 UH

Capacité de taraudage M6-M30 (1/4-13/16”)
Zone de travail [mm] 1500
Taille du mandrin [mm] Φ31
Puissance [Kw] 2
Vitesse [r.p.m] M6-M10 250
Vitesse [r.p.m] M10-M24 200
Vitesse [r.p.m] M24-M30 100



T-UP EL Z1500 M8-M36 | T-UP EL Z1500 M8-M36 UH

Capacité de taraudage M8 - M36 (1/8-1/2”)
Zone de travail [mm] 1500
Taille du mandrin [mm] Φ31
Puissance [Kw] 2
Vitesse [r.p.m] M8-M30 120
Vitesse [r.p.m] M30 100
Vitesse [r.p.m] M36 60



T-UP EL Z1500 M6-M30 | T-UP EL Z1500 M6-M30 UH

Capacité de taraudage M5 - M24 (3/19-15/16”)
Zone de travail [mm] 1500
Taille du mandrin [mm] Φ31
Puissance [Kw] 1,2
Vitesse [r.p.m] M5-M10 300
Vitesse [r.p.m] M10-M16 250
Vitesse [r.p.m] M16-M24 100



T-UP EL Z1500 M10-M42 | T-UP EL Z1500 M10-M42 UH

Capacité de taraudage M10 - M42 (3/8-3-4/16”)
Zone de travail [mm] 1500
Taille du mandrin [mm] Φ45
Puissance [Kw] 2
Vitesse [r.p.m] M10-M30 70
Vitesse [r.p.m] M36 50
Vitesse [r.p.m] M42 30

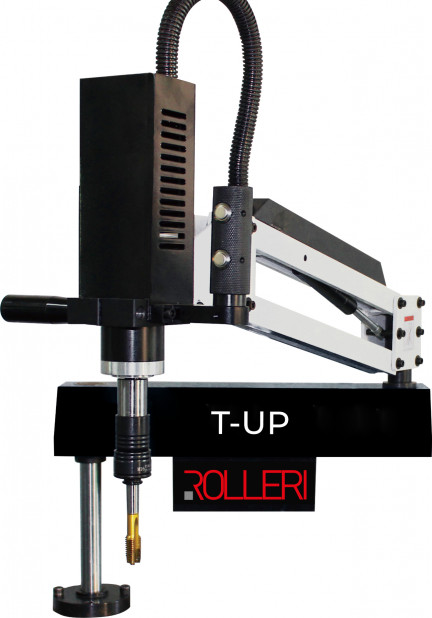

T-UP EL Z1100 | POWER LINE
